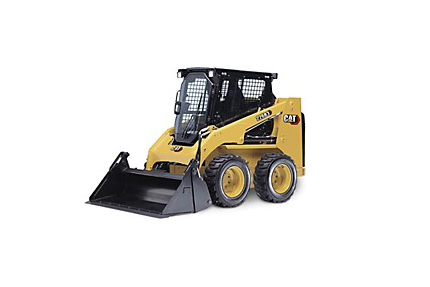

卡特彼勒Cat®226B3滑移式装载机

发动机

总功率

45.5 kW

总功率 - SAE J1995:2014

45.5 kW

净功率 - ISO 9249 EEC

42 kW

净功率 - SAE 1349

42 kW

排量

2.2 l

冲程

100 mm

缸径

84 mm

发动机型号

Cat® C2.2 T

飞轮净功率

42 kW

净功率 - SAE 1349/ISO 9249

42 kW

工作技术规格

额定工作容量

680 kg

含选装配重的额定工作容量

726 kg

倾翻负载

1360 kg

挖掘力 - 倾斜油缸

1852 kg

注

工作重量、工作技术规格和尺寸均基于体重为 75 kg（165 lb）的操作员、所有油液、单速、OROPS、泥土型铲斗、轮胎、无选装配重和手动快速连接器（除非另有说明）。

重量

工作重量

2641 kg

注

工作重量、工作技术规格和尺寸均基于体重为 75 kg（165 lb）的操作员、所有油液、单速、OROPS、泥土型铲斗、轮胎、无选装配重和手动快速连接器（除非另有说明）。

尺寸

轴距

986 mm

长度 - 铲斗放在地面上

3233 mm

长度 - 不含铲斗

2519 mm

驾驶室顶部高度

1950 mm

车辆宽度（含轮胎）

1525 mm

最大总高度

3709 mm

铲斗连接销高度 - 最大提升高度

2854 mm

铲斗连接销高度 - 运载位置

200 mm

伸展距离 - 最大提升位置/卸载

505 mm

最大提升和卸载位置的间隙

2169 mm

离地间隙

195 mm

离去角

26°

保险杠悬伸长度 - 后轴

967 mm

最大卸载角

40°

自中心至后部的转弯半径

1502 mm

从中心至连接器的转向半径

1195 mm

从中心至铲斗的转向半径

1944 mm

机臂与地面平行时的最大伸展距离

1291 mm

后翻角 - 最大高度

81°

保险杠悬伸长度 - 后轴后面

967 mm

臂与地面平行时的最大伸展距离

1291 mm

注

工作重量、工作技术规格和尺寸均基于体重为 75 kg（165 lb）的操作员、所有油液、单速、OROPS、泥土型铲斗、轮胎、无选装配重和手动快速连接器（除非另有说明）。

从中心至机器后部的转向半径

1502 mm

液压系统

装载机最大液压压力

23000 kPa

装载机最大液压流量

104 L/min

液压动力（1）

23.2 kW

液压动力（2）

37.7 kW

液压流量（1）

标准

装载机液压压力

23000 kPa

装载机液压流量（1）

61 L/min

液压功率 - 计算值

37.7 kW

液压流量（2）

高流量

装载机液压流量（2）

104 L/min

液压流量 - 高流量 - 液压功率（计算值）

37.7 kW

液压流量 - 高流量 - 装载机液压流量

104 L/min

液压流量 - 高流量 - 装载机液压压力

23000 kPa

液压流量 - 标准 - 装载机液压流量

61 L/min

液压流量 - 标准 - 装载机液压压力

23000 kPa

液压流量 - 标准 - 液压功率（计算值）

23.2 kW

驾驶室

ROPS

ISO 3471:2008

FOPS

ISO 3449:2005 I 级

FOPS II 级

SAE J231 JAN81，ISO 3449:1992 Level II

动力传动系

前进行驶速度

12.7 km/h

后退行驶速度

12.7 km/h

行驶速度 - 前进或倒退

12.7 km/h

维修保养加注容量

链传动箱 - 每侧

6 l

冷却系统

10 l

发动机曲轴箱

10 l

燃油箱

58 l

液压系统

55 l

液压油箱

35 l
